JT-901 UHF RFID 單通道固定式讀寫器
應用領域
電動車管理，身份標識，門禁控制等領域
產品特點
|
基于 TM200 平臺研發的專業級、高性能超高頻讀寫器 |
|
具有多標簽識別能力強，讀卡距離遠和安裝配置 方便等特點 |
|
支持定時模式、主從模式、觸發模式等多種工作模式 |
|
支持語音播報 |
|
極好的抗干擾性能以及電路防雷設計 |
|
采用集成化射頻芯片，模塊性能更加穩定 |
一、產品描述
UHF RFID 單通道固定式讀寫器 JT-901 是一款基于 TM200 平臺研發的專業級、高性能超高頻讀寫器。 具有完全的自主知識產權，該讀寫器默認工作頻段為 902MHz～928MHz，支持 ISO18000-6C（EPC C1 GEN2）協議，具有多標簽識別能力強，讀卡距離遠和安裝配置 方便等特點，讀寫器集成 RS232 和 4G 等多種通訊方式并集成語音播報，適用于電動車管理，身份標識，門禁控制等領域。
讀寫器基于捷通科技 10 年 的行業經驗，將大量項目應用需求預先實現到讀寫器內部， 大大降低客戶應用軟件的開發量，項目實施更加方便快捷。 讀寫器內置了多種工作模式： 主從模式、定時模式、觸發模式等，除更優化讀寫器通用需求以外，根據捷通科技多年 RFID 產品經驗，精心針對車輛管理、倉庫、身份識別、門禁控制等環境進行了功能優化，更好
的適應各個應用環境。
產品優勢
1. 本產品具有讀取速率快;
2. 擁有高穩定性，60×24小時高溫拷機，不間斷穩定運行;
3. 支持RS232和4G等多種通訊方式；
4. 輸出功率達30dbm可調，支持定時模式、主從模式、觸發模式等多種工作模式；
5. 支持高精度返回信號強度(RSSI)；
6. 支持語音播報；
7. 采用集成化射頻芯片，模塊性能更加穩定，更適合較惡劣的高要求應用環境；
8. 極好的抗干擾性能以及電路防雷設計；
9. 采用標準API接口，提供DEMO及源代碼, 支持C#、JAVA等開發例程, 容易與RFID軟件集成；
10. 應用適合：電動車管理，身份標識，門禁控制等領域
|
二、產品技術參數 |
|
|
技術參數 |
|
|
工作頻率 |
902~928MHz； 865~868 MHz |
|
支持協議 |
EPC C1 Gen2 ISO18000-6C |
|
射頻功率 |
0~30dBm（軟件可調） |
|
射頻接口 |
1 個 外螺內孔 SMA 母頭 |
|
讀取距離 |
搭配 8dB i 天線 0-7 米(讀取距離與標簽類型、發射功率以及應用環境 有關) |
|
讀取速率 |
>200 次/秒 |
|
標簽檢測 |
支持 RSS I 數值檢測 |
|
工業防雷 |
6000V 高壓防雷 |
|
特殊處理 |
東北等極寒地區加低溫處理 |
|
通訊參數 |
|
|
通訊接口 |
RS-232 和 4G |
|
RS232 接口 |
115200 bps (默認) |
|
I/O 接口 |
1 路繼電器輸出 |
|
電源參數 |
|
|
設備供電 |
12VDC / 3A |
|
峰值電流 |
1.3A |
|
環境參數 |
|
|
工作溫度 |
-20℃~60℃ |
|
存儲溫度 |
-30℃~80℃ |
|
存儲濕度 |
5%～95%RH 無凝露 |
|
物理參數 |
|
|
結構尺寸 |
143*126*31mm |
|
產品重量 |
約 1kg |
|
外殼材質 |
鋁合金 |

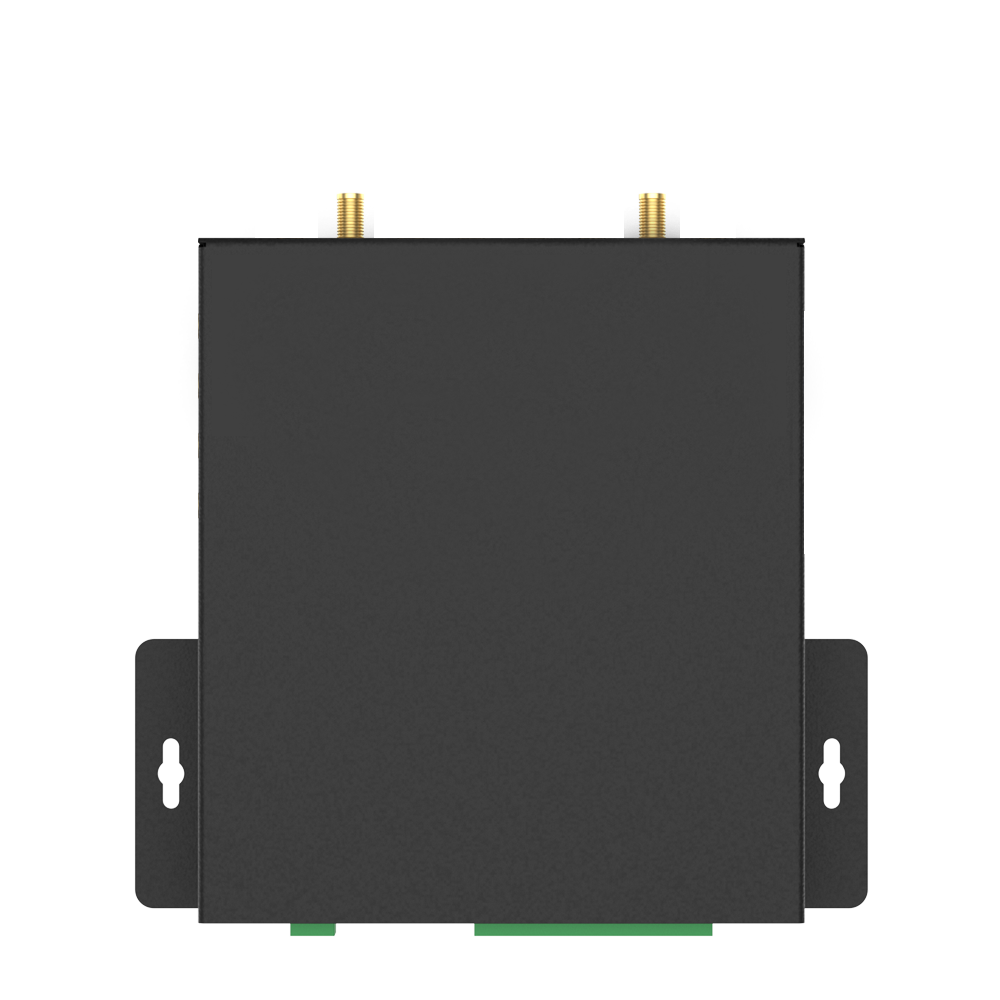

三、讀寫器外觀及尺寸圖
JT-901 UHF RFID 單通道固定式讀寫器

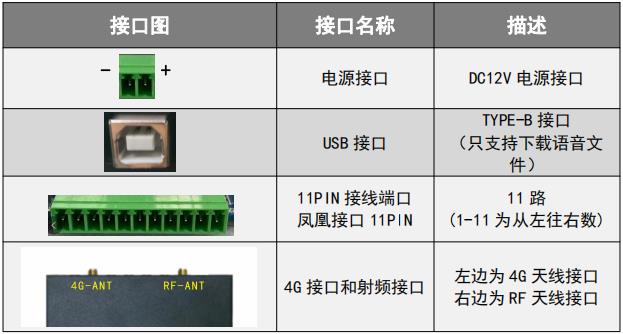

四、讀寫器接口說明
接口定義（11PIN 端口）
|
接口序號 |
接口名稱 |
接口定義 |
|
1 |
GND |
地 |
|
2 |
TXD |
RS232 TXD |
|
3 |
RXD |
RS232 RXD |
|
4 |
NC |
繼電器常閉端 |
|
5 |
NO |
繼電器常開端 |
|
6 |
COM |
繼電器公共端 |
|
7 |
NULL |
NULL |
|
8 |
+12V |
12V 電源 |
|
9 |
GND |
地 |
|
10 |
VL- |
語音喇叭接口 |
|
11 |
VL+ |
語音喇叭接口 |
