JT-917A 鐵路RFID讀寫器
應用領域
產品特點
|
鐵路智能運輸調度管理系統 |
|
貨車滾動軸承早期故障軌邊聲學診斷系統 |
|
貨車運行故障動態圖像檢測系統 |
|
紅外線軸溫探測系統 |
|
貨車運行狀態地面安全監測系統 |
|
鐵路貨場、電力、冶金、煤礦、港口、石化等領域的動態電子軌 道衡 |
產品應用背景
在鐵道部“九五”重點建設工程中，開發建設了鐵路運輸管理信息系統（TMIS），“十五”期間部投資 5.2 億，在全路 60 萬輛貨車和
1.5 萬輛機車安裝電子標簽，并安裝車號自動識別系統3000 余套，從而建立起一個鐵路車號、車次信息的自動實時采集報告體系，實現了全路貨車局級資產管理，到發列車車號的自動核對，點到點成本的精確計算。2002 年部管車輛標簽已安裝完畢，為全路的信息化奠定了堅實的基礎。
使用場所
ATIS:鐵路智能運輸調度管理系統；
TADS:貨車滾動軸承早期故障軌邊聲學診斷系統；
TFDS:貨車運行故障動態圖像檢測系統；
THDS:紅外線軸溫探測系統；
TPDS:貨車運行狀態地面安全監測系統；
鐵路貨場、電力、冶金、煤礦、港口、石化等領域的動態電子軌道衡。
系統組成
JT-917A 型鐵路車號自動識別系統主要由地面部分與車載部分組成。地面識別設備由車號自動識別主機、車輪傳感器、地面天線、計軸及判輛組件、線纜防護設施等部分構成，其設計符合工程化要求。車上部分是帶有20 位身份信息的電子標簽。

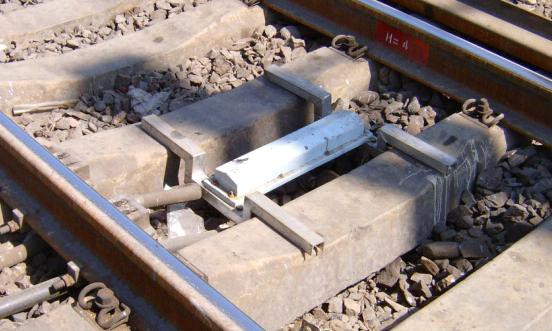

系統設備及安裝位置1 地面天線
天線采用地面天線，安裝在兩軌中央的兩枕木之間，長邊平行枕木。
2 鐵路車號自動識別主機
鐵路車號自動識別主機主要采集鐵路電子標簽信息，同時生成合乎需求的報文格式向上位機傳送。鐵路車號自動識別主機安裝在室內或室外的防水箱中。

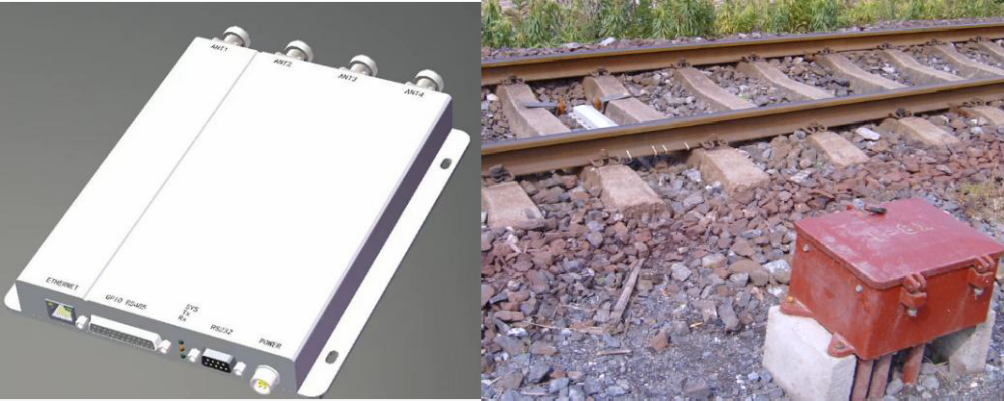

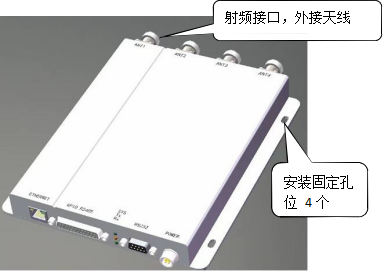

2.1 鐵路車號自動識別主機整體圖示
|
|

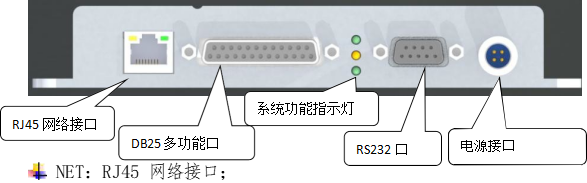

2.1.1 鐵路車號自動識別主機前面板
|
|
AUX Port:DB25 多功能口，24、25 孔為RS485 接口；
COM：RS232 接口，DB9 母座，用來與上位機聯接；
Power:電源適配器接口，用于與12V DC 電源適配器聯接。

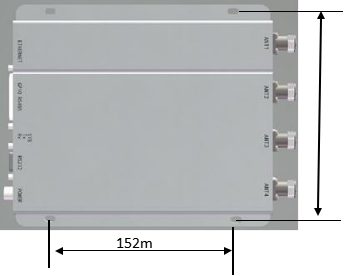

2.1.2 鐵路車號自動識別主機安裝孔

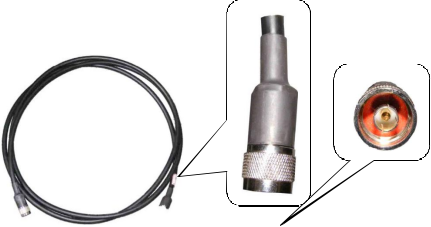

射頻電纜
低損耗射頻電纜主要用于連接天線及主機，低損耗射頻電纜一般配置小于30 米，在車速不高于30KM/H 時，可適當延長到45 米。射頻電纜在安裝時，要求盡量平滑順直，彎曲弧度盡可能大于120°。

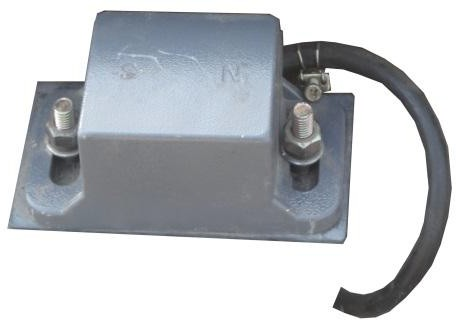

車輪傳感器（磁鋼）
車輪傳感器具有高抗干擾性能，主要用于檢測車輪通過信息,用安全卡具卡在鋼軌內側。一套標配型車號自動識別系統可以選擇兩個或四個車輪傳感器。當使用無源車輪傳感器時，需要與SRJZ-916A 判輛器套使用。
|
|

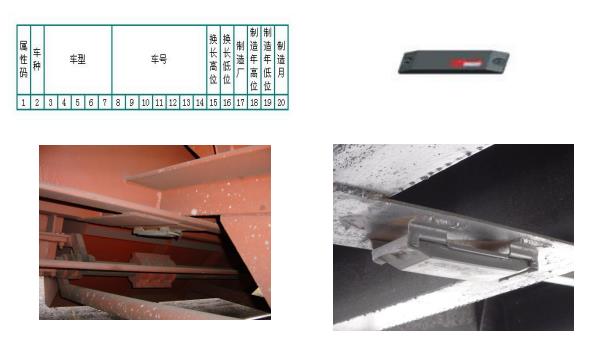

車輛電子標簽
車輛電子標簽存儲有車輛唯一的20 位身份信息,車輛電子標簽安
裝在車輛底部的中梁上,車車輛電子標簽內存儲信息格式如下:
|
|
|
|
|
|
1 系統性能指標及功能
|
技術指標（執行標準：TB/T3070-2002 鐵道部《鐵路機車車輛自動識
別設備技術條件》） |
||
|
指標項目 |
指標數據 |
產品功能 |
|
工 作頻
率 |
910.10—924.375MHz |
自動計軸并判斷機車和車輛數 |
|
工 作溫
度 |
-30℃～+75℃ |
自動進行機車標簽及車輛標簽
定位 |
|
輸 出功
率 |
0.3～1.6W |
自動測量車輛通過速度 |
|
識 別距
離 |
0～6m |
可同時接有源(低速場合)及無
源磁鋼工作 |
|
適 應車
速 |
0～200KM/H |
自動檢測主機RF 通道、解碼通
道是否工作正常 |
|
外接天線數
量 |
1 個(接單個天線工
作) |
自動檢測天線、磁鋼連接是否正
常 |
|
射頻電纜長
度 |
射頻電纜小于30 米 |
RS232\RS485\RJ45 等多種通訊
組網方式 |
|
重
量 |
5KG |
方便升級，編碼格式隨時與鐵道
部保持一致 |
|
供 |
12V DC/5A |
可客戶應用需求，工作模式可自 |
|
電 |
|
由配置 |
|
長＊寬＊高 |
482*400* 88.9（mm） |
|
|
讀 取標
簽 |
能夠正確讀取TRANSCORE、SRT、XC、HTK 型傳統AAR 編
碼格式和新型FM0 編碼格式的車輛標簽和機車標簽 |
|
用戶標簽協議
u TW：臺灣公司的標簽協議
u YW：遠望谷公司的標簽協議
u WB：微標公司的標簽協議
u AG：鞍鋼的標簽協議
u HK：香港地鐵標簽協

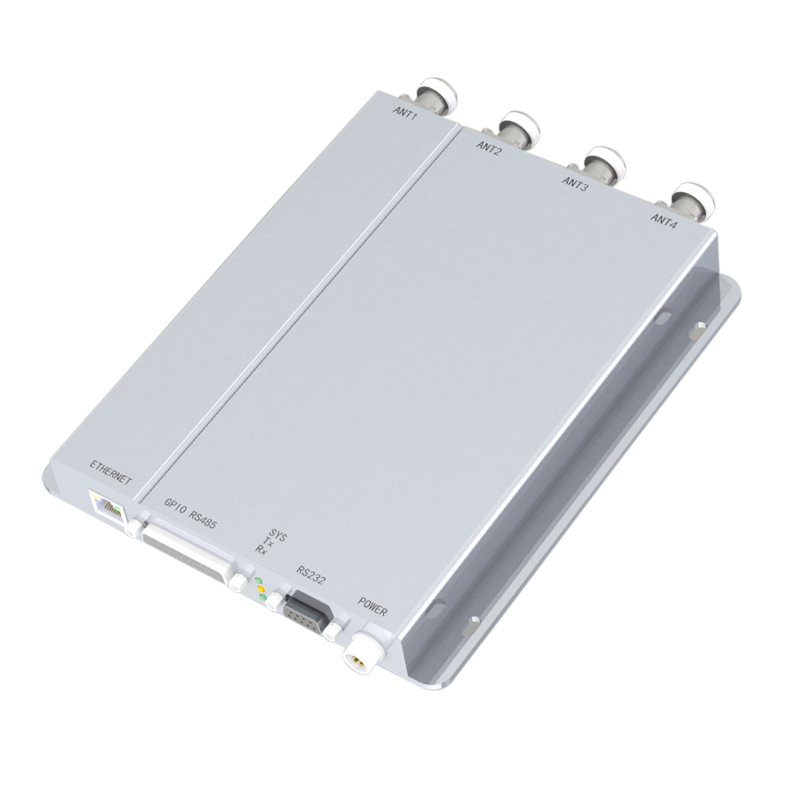

JT-917A 鐵路讀寫器外觀
|

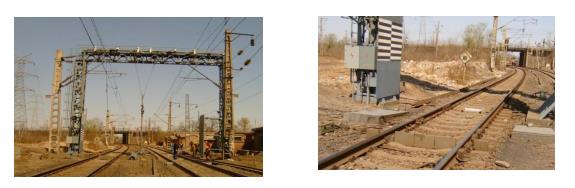

六、工程應用案例

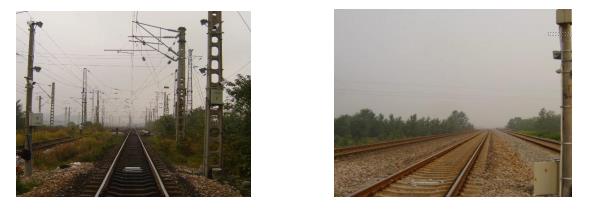

1 鐵路編組站場
|
|
|
|
|
|

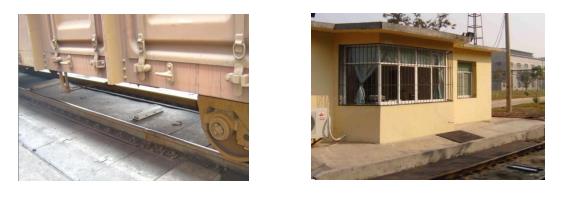

2 動態電子軌道衡
|
|

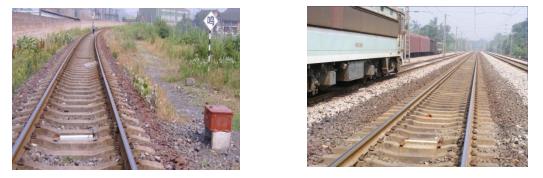

3 貨車運行狀態地面安全監測系統
|
|
|
|
4 貨車運行故障動態圖像檢測系統
|
|
|
|
