特征

符合ISO 18000—6 C，兼容EPC C1 G2標準

160位EPC存儲區：高達128位EPC

96位TID存儲區：高達48位序列號

可用用戶存儲區：高達1008位非易失性用戶數據

被動模式遠距離：5m

電池輔助被動模式的擴展范圍：20m

LED視覺指示器

描述

JT-LED INDICATOR是基于無源傳感器技術的EPC C1 G2 RFID標簽。采用硬PCB設計的標簽。這個LED指示的RFID標簽用UHF RFID閱讀器（EPC C1G2）2W的ERP功率，無源模式讀距5米左右。

JT-LED INDICATOR可以根據不同的天線設計和尺寸來定制，取決于具體的應用。它可以封裝在IP67或IP68外殼中，在惡劣環境下使用。也可以根據要求定制LED的規格。

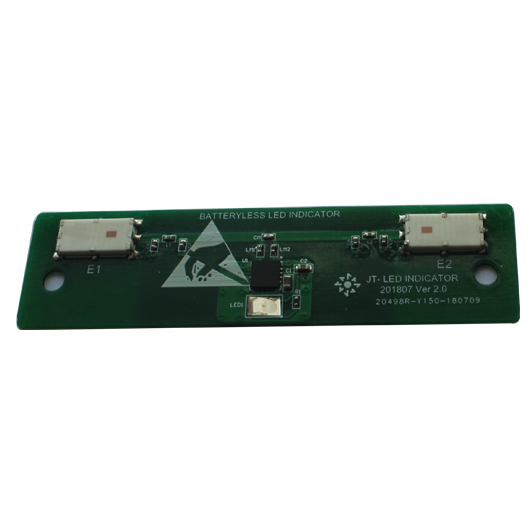

JT-LED INDICATOR標簽由ROCKY100 芯片和LED指示燈組成。

ROCKY100芯片包括用于UHF RFID功率采集和通信的RF前端、產生所需電壓的電源模塊、以及包括PWM模塊和EPC C1G2/ISO18000-6C數字處理器。

設備內包含電容器C，以支持閃爍期間的電流峰值。當接收到來自UHF RFID讀取器的PWM定向讀取請求時，ROCKY100 PWM模塊通過GLED開關將LED的負極連接到VSS。JT-LED INDICATOR將根據配置設置在PWM配置中閃爍。

特點

工作

EPC讀取

為了讀取標簽的EPC，可以使用通用EPC C1G2閱讀器。但是，必須考慮一些因素。由于標簽有一個連接到VDD的電源充能電容器，系統的上電將是緩慢的。它需要持續幾秒鐘。為了加快充電過程，閱讀器應配置成盡可能連續地發送功率。一旦電源電容充電足夠，從此點開始，存儲器訪問命令可用于通過SPI橋控制附加功能讀取到標簽的EPC。

閃爍觸發器

JT-LED INDICATOR標簽LED的閃爍可以使用標準的EPC讀取命令觸發。該命令可以使用其已知的EPC號碼指向唯一的標簽。
