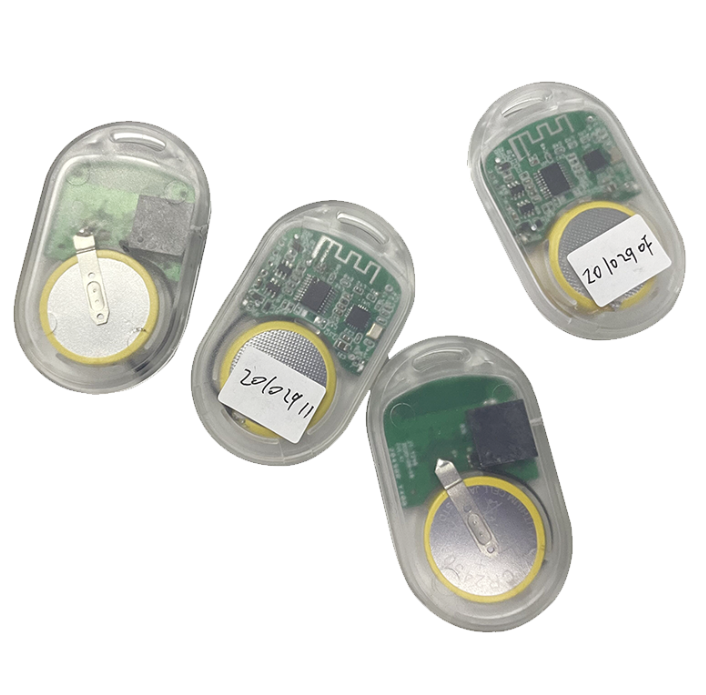

產品介紹

雙向聲光標簽采用2.4G頻段通信。與普通有源標簽不同，雙向標簽能響應讀卡器控制命令，實現讀卡、聲音、燈光提示，及改寫數據等功能。使用了特定的收發控制機制，因此仍然能保證很低的功耗。聲光雙向標簽很適合于物品管理及尋物等應用。

產品特點

采用2.4G射頻識別

功耗低，平均工作電流10uA

可控制標簽亮燈或鳴叫

帶電量檢測

可擴展防拆防轉移功能

可擴展?jié)穸鹊葌鞲衅?

應用數據信息

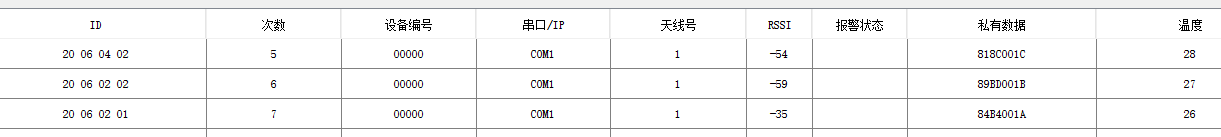

上位機軟件DEMO讀到的標簽如下

上報的標簽數據格式說明，例如讀卡器設備收到如下標簽信息。

43 4D 02 03 0F 00 00 00 06 04 C4 20 06 02 01 01 25 84 B5 00 1A EC

根據上報標簽數據格式（詳見2.4G讀卡器通信協議），則20060201為標簽號，84B5001A為私有數據。私有數據定義如下

第一個字節0x84，代表電池當前電池電壓，0x84轉十進制為132，(132+150)/100=2.82V

第二個字節0xB4，代表光能板當前電壓，0xB5轉十進制為181，(181+150)/100=3.31V

第三個字節0x00，未定義

第四個字節0x1A，標簽內部芯片溫度，有符號值。0x1A轉十進制為26，即26度。

附.標簽操作演示

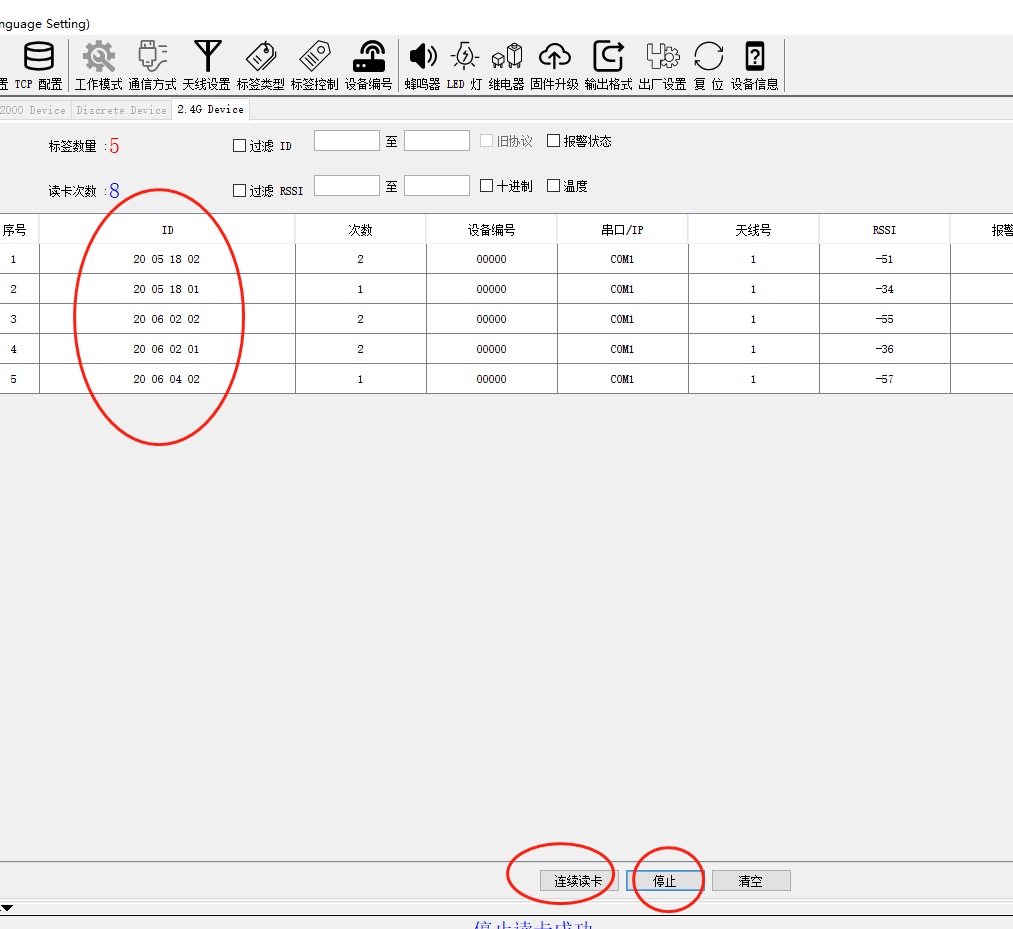

1) 讀卡器連接上DEMO后，將標簽類型設置為“7雙向類型2”并復位讀卡器,此步僅設一次

2) 點“讀卡”，標簽出來后點“停止讀卡”

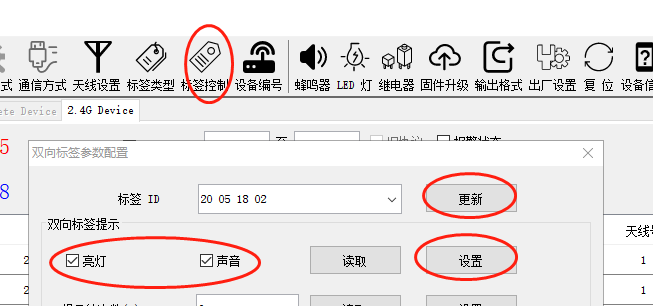

3) 點“標簽控制”，點“刷新”，選擇要控制的標簽號。勾選聲光，點設置，選中的標簽即會發出聲光。
