四通道 UHF 測溫讀寫模塊
應用領域
產品特點
|
同時支持：浙江悅和LTU31，LTU32， RF MICRON magnus-s3，上海宜鏈測溫芯片 |
|
自主的Z-search多標簽識別算法，高性能CPU的數據處理能力 |
|
關鍵發熱區域的溫度監控反饋 |
|
監測系統的運行狀態，保障不間斷運行無死機 |
|
特殊標簽數據（定制） |
|
模塊接收靈敏度高 |
產品特性：同時支持：浙江悅和LTU31，LTU32， RF MICRON magnus-s3，上海宜鏈測溫芯片
自主的Z-search多標簽識別算法，高性能CPU的數據處理能力， 關鍵發熱區域的溫度監控反饋， EPC global Class1 Gen2(ISO 18000-6C)，特殊標簽數據（定制），工作溫 度范圍:-20℃to +65℃， 監測系統的運行狀態， 保障不間斷運行無死機
|
射頻接口 |
參數 |
備注說明 |
|
|
RF輸出 |
讀寫功率21-33dbi可調。步進1dbi |
|
|
|
支持工作頻率 |
‘Open’(Customizable) 840-960MHz，包括中國 SRRC-MII 920- 925MHz(China)； 840-845MHz(China)，歐標 ETSI 865.6-867.6 MHz (EU)， 韓國 KCC 917-920.8 MHz (Korea)，印度 TRAI 865-867 MHz (India)，美標 FCC 902-928 MHz (American) |
可按照要求定制 |
|
|
天線連接器 |
4個50歐姆獨立天線MMCX接口（MMCX-LR-SMT） |
天線駐波比建議小于1.5 |
|
|
發射機頻譜模板（ACPR） |
符合中國無線電管理規范要求： Adjacent channel，-30dBc； Alternative channel，-60dBc |
|
|
|
|
|
|
|
|
接口特性 |
參數 |
|
|
|
通信接口 |
TTL Uart接口，波特率115200 bps，SPI(最高18Mbps） |
|
|
|
GPIO接口 |
3.3V 2路輸入2路輸出（復用） |
|
|
|
API支持 |
提供api支持 |
|
|
|
連接器 |
SFW12R-1STE1LF，12Pin排針座，間距1.0mm(含供電、通信及GPIO) |
串口， SPI口 3.3V電平 |
|
|
其他指標 |
|
|
|
|
標簽RSSI |
支持 |
|
|
|
天線連接保護 |
支持 |
|
|
|
環境溫度檢測 |
支持 |
|
|
|
工作模式 |
單機/密集型 |
|
|
|
|
|
|
|
|
電源要求 |
參數 |
說明 |
|
|
直流供電 |
供電電壓3.6~5.5V |
|
|
|
電源 |
工作模式：最大功率不高于6.9W （典型值） ,33dBm 發射功率下 準備模式： 0.05W, 快速響應空閑模式 休眠模式： <0.01W, 節電選項 |
|
|
|
邏輯電平 |
VIL： -0.5~0.8V VIH： +2~3.3V |
Input Low Voltage Input High Voltage |
|
|
|
|
|
|
|
環境特性 |
參數 |
說明 |
|
|
靜電防護 |
ESD 1500V |
|
|
|
震動要求 |
可以配合整機從1米高度跌落水泥地面 |
安裝在主機上，整機測試 |
|
|
工作溫度 |
-20℃ to +80℃ |
|
|
|
運輸和儲存溫度 |
-40℃ to +85℃ |
|
|
|
工作濕度 |
10% - 95%（環境溫度Ta=25℃） |
|
|
|
|
|
|
|
|
硬件參數 |
參數 |
說明 |
|
|
靈敏度 |
模塊接收靈敏度： 1、-80dBm，在15dBm發射功率； 2、-78dBm，在30dBm發射功率。 |
模塊射頻口實測數據 |
|
|
標簽緩存 |
1000張標簽 @ 96 bit EPC，支持緩存和實時兩種標簽盤存模式 |
|
|
|
讀卡速度 |
> 300 tags/s |
取決于標簽、天線增益和發射功率 |
|
|
標簽識讀距離 |
EPC標簽： 12dBi線極化天線，讀距離可達30m； |
取決于標簽和天線測試距離不同 |
|
|
|
|
|
|
|
物理特性 |
參數 |
說明 |
|
|
尺寸 |
55.96mm長×35.56mm寬×4mm高 |
|
|
|
冷卻方式 |
自然散熱，增加散熱片等方式 |
|
|
15引腳配置和功能說明
引腳連接器定義（SFW15R-1STE1LF）：
|
針腳 |
定義 |
說明 |
|
1 |
GND |
地 |
|
2 |
GND |
地 |
|
3 |
+5V |
電源 |
|
4 |
+5V |
電源 |
|
5 |
MODULE_SPI_MISO |
SPI主數據輸入從數據輸出3.3V電平 |
|
6 |
MODULE_SPI_MOSI |
SPI主數據輸出從數據輸出3.3V電平 |
|
7 |
MODULE_SPI_CLK |
通用GPIO1/SPI時鐘3.3V電平 |
|
8 |
MODULE_SPI_CS |
SPI片選 3.3V電平 |
|
9 |
UART_RXD |
串口輸入TTL3.3V電平 |
|
10 |
UART_TXD |
串口輸出TTL3.3V電平 |
|
11 |
MODULE_GPIO1 |
通用GPIO1 |
|
12 |
MODULE_GPIO2 |
通用GPIO2 |
|
13 |
MODULE_GPIO3 |
通用GPIO3 |
|
14 |
MODULE_EN |
使能3.3V電平 |
|
15 |
MODULE_RSTN |
復位3.3V電平 |

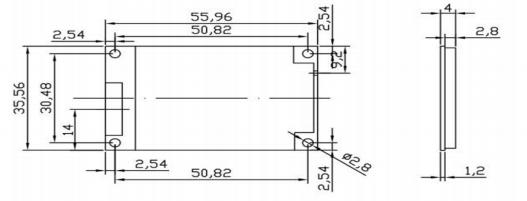

模塊尺寸圖：
產品圖片說明：
|
四通道測 溫模塊主 板 |
|

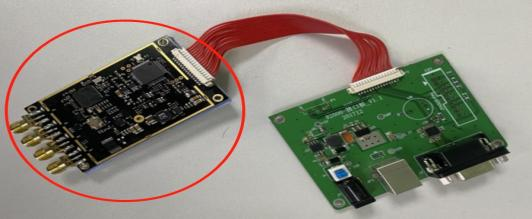

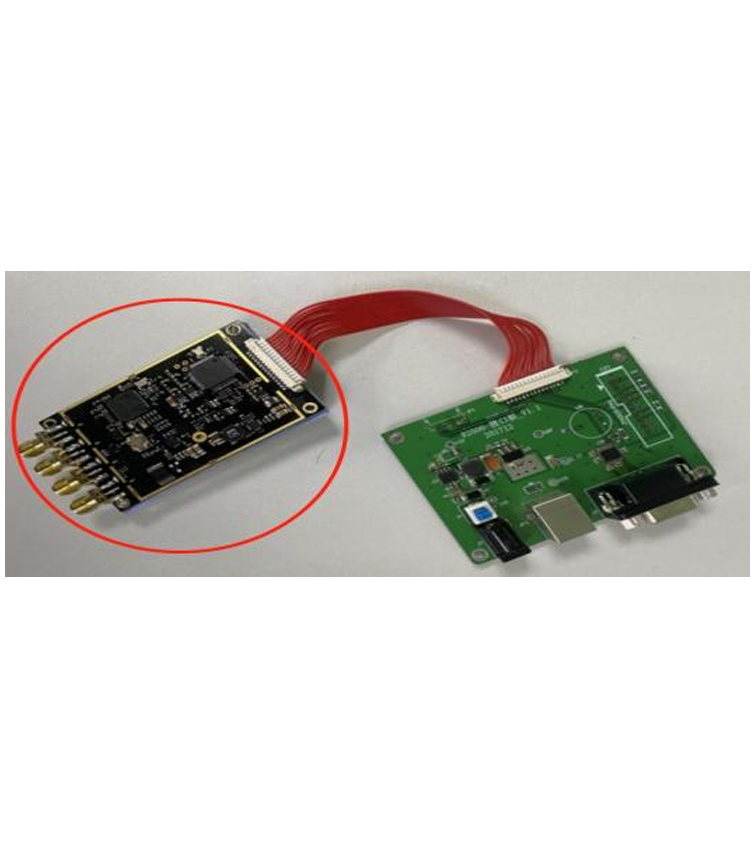

測試： 模塊（紅色圈+線材+轉接板+天線。 可以直接用232串口配合我司的DEMO軟件進行各項測試。 線材，轉接板和天線為非標品，需要單獨購買。如有需要請咨詢業務人員 |
|
模塊尺寸 圖 |
|
|
|
測試天線1 |
|
|
|
測試天線2 |
|
|
備注說明
1.請不要將產品安裝在危險區域使用；
2.嚴禁私自拆裝產品，防止設備失效或發生故障。
3.EN使能：內置上拉電阻到VCC，高電平或懸空時模塊上電，接低電平時模塊掉電（低電平應當小于0.4V，高電平應當大于 0.9V小于VCC）。
4.復位：RST復位，內置上拉電阻到3.3V，接低電平時復位。
5.工作電壓：模塊滿功率工作時電流較大，手持設備直接電池供電時可能會出現電池低電量時模塊不能穩定工作，所以建議 最好把VCC升壓到5V。
6.產品在出廠前均經過嚴格檢驗和質量控制，如出現工作異?；驊岩蓛?nèi)部模塊故障，請及時同最近的代理商或本公司技術支持聯 系。
7.產品質保1年，從發貨之日起計。質保期間，產品正常使用過程中出現的產品質量問題均由本公司免費W維修或更換。
