產品描述

JT-M1540 HF RFID高頻一體化模塊是一款專業級、高性能的高頻一體式模塊，模塊基于ISO 15693協議設計開發，采用模塊與天線一體化設計，方便用戶快捷集成。模塊支持ISO 15693協議標簽操作。當標簽靠近模塊天線，模塊將讀取指定的數據塊。模塊采用RS-485接口通訊，DC12V供電。

產品特點

? 完全自主知識產權設計;

? 支持RS-485通訊；

? 支持自動尋卡；

? 支持ISO 15693協議電子標簽；

? 采用集成化射頻芯片，模塊性能更加穩定，更適合較惡劣的高要求應用環境；

? 極好的抗干擾性能。

外觀及尺寸圖

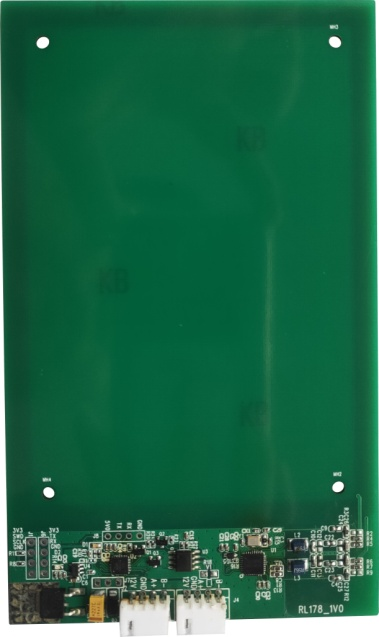

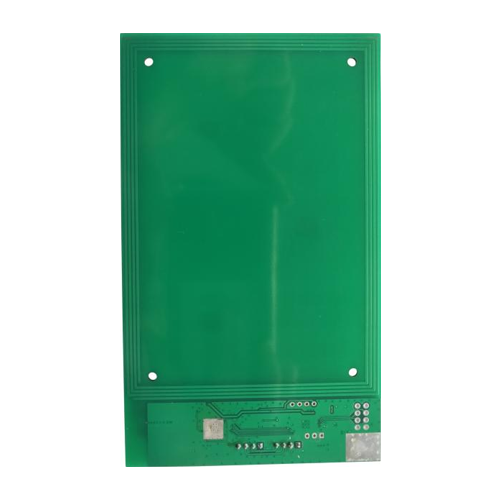

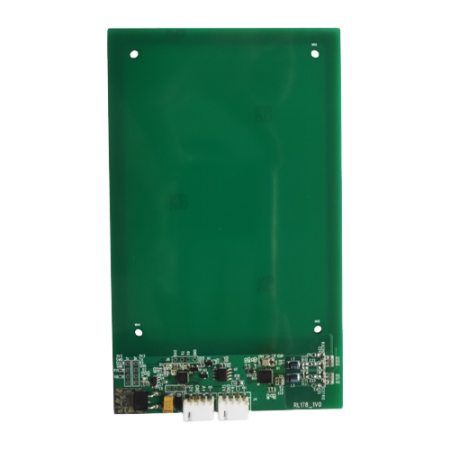

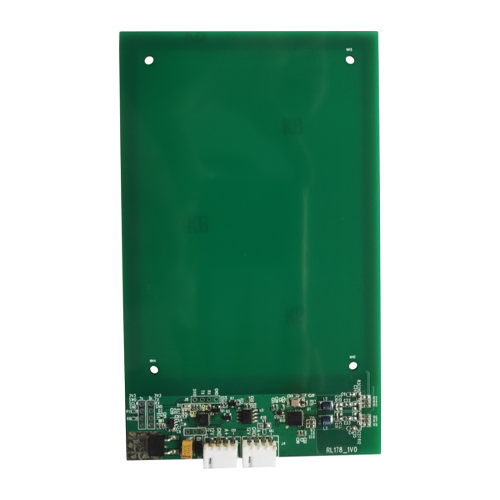

JT-M1540 HF RFID一體化模塊產品圖片

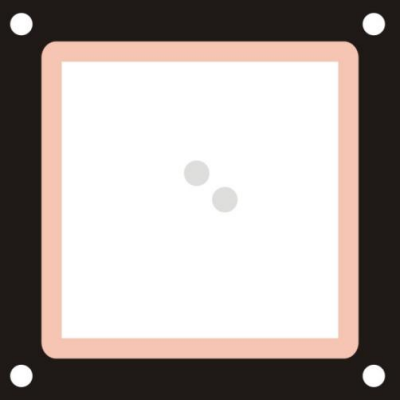

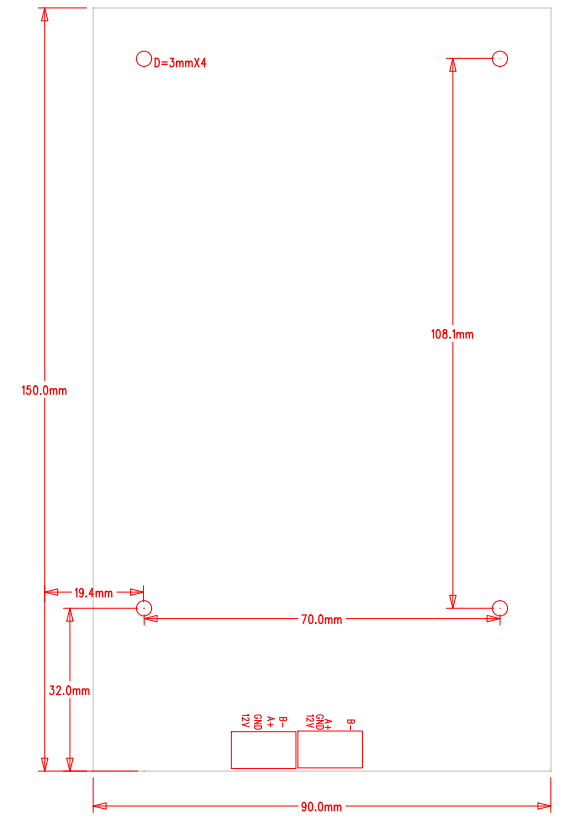

JT-M1540 HF RFID一體化模塊尺寸圖

接口說明

RS485總線規范

目的

規范接入485總線的模塊、設備統一標準。

? 范圍

適用高頻柜體485總線上的設備、模塊，包括大鎖體板、小鎖體板和485網關。

為研發、技術人員提供參考標準。

為現場安裝人員提供參考標準。

? 術語

485總線

主機/網關 485總線上的主控設備，總線的通訊總是由主機先發起，從機響應。

從機 485總線上的受控設備，響應主機的命令。從機包括大鎖頭板和小鎖頭板。

幀 在總線上傳輸?shù)臄?shù)據包，由幀頭、長度、命令碼、參數及校驗字組成。

命令 由主機發起的數據幀。

響應 從機執行主機命令做出響應的數據幀。

? 概述

文檔描述485總線的拓?fù)浣Y(jié)構、接線規范以及總線協議。

? 拓?fù)浣Y(jié)構

采用星型總線拓?fù)浣Y(jié)構，如圖4-1所示。

圖5-1 485總線拓?fù)浣Y(jié)構

同一總線上，最多可掛128臺設備，即總線上，主機和從機的總數量不超過128。

同一總線上，只能掛一臺主機。可掛一臺或多臺但不超過127臺的從機。

接線規范

n 級聯接線。從主機開始，再到從機1，直至最后一臺從機n。見圖6-1 總線接線示例。

n 首末端阻抗匹配。主機內置了120Ω匹配電阻，級聯的最后一臺從機，需要外接120Ω電阻/終端匹配器。

圖6-1 總線接線示例

n 雙絞線或50Ω同軸線。建議選用帶屏蔽的雙絞線或50Ω同軸線。

總線協議

一問一答，任何時候，主機發起命令，從機做出應答。

鏈路/物理層

標準RS232信號接口，波特率：19200bps，8位，1位停止位，無校驗，無流控

兩個命令幀之間的間隔大于或等于150毫秒。

幀格式定義

幀格式：

命令詳細描述

為了便于描述，以下協議域中的設備地址使用廣播地址0x00，并假設總線上只有一臺主機和一臺從機。

輪詢鎖頭信息

主機發起該命令，獲取從機/鎖頭信息。

命令：

響應：

鎖狀態LockStatus：值0，表示鎖關閉狀態；值1，表示鎖開狀態。

卡數量：表示識別到的卡數量n，n≥0。

卡UID域：對于卡數量的n各卡號。當卡數量n=0，該域不存在；n=1，卡UID1存在；以此類推。

舉例：假設鎖頭處于打開狀態，鎖頭識別到1張卡，卡號為：E0 04 01 50 8B 36 EE 2C

命    令：AA 00 02 A1 B3

響   應：AA 00 0C A1 01 01 E0 04 01 50 8B 36 EE 2C 97

開鎖

命令：

響應：

執行結果Result：反饋命令執行結果。值為0，執行成功；值非0，執行失敗。

舉例：

命    令：AA 00 02 A2 B2

響    應：AA 00 03 A2 00 B1

獲取版本信息

命令：

響應

設備重啟

命令：

響應：

執行結果返回值為0，表示成功，非0表示失敗。

配置設備地址

設備/模塊的地址可在線修改，需要特別注意的是，修改新的地址，不能與總線上現有的設備/模塊地址沖突（相同），否則會造成總線通訊異常。

成功修改設備地址后，新的地址將在設備/模塊重啟或再次上電后生效。

命令：

響應：

執行結果返回值為0，表示成功，1表示配置失敗，值2表示MagicNum錯誤。

MagicNum固定為0x55AACC33，高字節先發送。
